Bonjour. On suppose que vous voulez intégrer le système dans la lampe.
Globalement, on saurait peut-être faire en composants discrets à monter dans un petit coffret extérieur, incluant au moins horloge, minuterie et relais. Le problème est l'arrêt du cycle par BP.
On ne peut livrer un projet clef en mains car il faut faire une étude qui demande du temps, suivie d'une expérimentation et mise au point.
Cordialement.

Bonjour Nicolas. Il faudrait regarder sur le moteur si la tension d'alimentation est inscrite. Vu la couleur des fils, bleu et rouge, on peut penser qu'il faut appliquer une tension continue.
Vous pouvez essayer avec des 2 ou 3 piles 4,5 V que vous pouvez mettre en série pour avoir du 12 volts. Si vous arrivez à faire tourner le plateau, il y aura de l'espoir.

Citation :
...branchée à l'ensemble du système

Si le système est encore en état, vous pouvez mesurer la tension d'alimentation de la platine directement sur le connecteur.

Récupérer la modulation ne pose pas de problème car il y a un câble blindé avec masse, rouge et blanc de petit diamètre.
Il faudrait voir si la tête de lecture est de type magnétique ou piezzo.

Vu le prix d'une platine actuellement, il y a juste un intérêt technique, donc pour le plaisir, à tenter une remise en état d'une platine qui n'était déjà pas du haut de gamme à l'époque.
Cordialement.

Bonjour Sevi. L'avantage de la trappe est son emplacement invisible de l'extérieur. Donc vous pouvez l'agrandir sans problème, en attendant de refaire la salle de bain et remplacer la baignoire par une douche tout en gagnant de la place.
Il faudra faire un montage pour que vous puissiez utiliser les glissières. Il faut découper vers le haut avec une égoïne pour le béton cellulaire, car on croit voir des carreaux de plâtre.
Pour avoir accès à la robinetterie, il faudra enlever les glissières, car on ne pense pas que vous allez enlever le meuble afin d'avoir un accès facile. Il n'empêche que changer les robinets, même avec une trappe plus haute, sera loin d'être une tâche aisée.
Bref, on met en œuvre la méthode OSD. Il faut bien réfléchir avant.

Citation :
Je ne souhaite pas changer de baignoire.

Ça viendra.... Si vous êtes bon bricoleur bien équipé, il faut vous lancer.
Cordialement.

Bonjour David4485.

Citation :
Est-ce que vous pensez que mettre un nouvel aérateur au sommet de la chute améliorerait la situation ?

Citation :
Sur les WC du haut, j'ai également rajouté un clapet aérateur

Finalement, y a t-il un clapet aérateur en haut ?
Il faut qu'il soit directement au niveau de WC haut, plus haut que la sortie WC, vers le milieu du réservoir.
Il faut éviter que le clapet se remplisse d'eau, comme le dessin le montre en bas. Il faut surélever.
On fait le test de débit en balançant d'un coup un grand seau d'eau dans la cuvette.
Cordialement.

Bonjour Devavrata.
Un variateur de fréquence pour moteur asynchrone triphasé est alimenté par le secteur sinusoïdal. Il fournit des tensions de fréquence réglable appliquées aux bornes du moteur dont le stator est couplé en triangle.
Ces tensions assez particulières, dites à modulation de largeur d'impulsion (MLI ou PWM - voir le web) ne peuvent alimenter autre chose que le moteur asynchrone.
S'il y a des contacteurs ou autres systèmes de commande (automatique ou non) on utilise le secteur 230 volts.
Avec un variateur de fréquence triphasé, il n'y a pas de perte de puissance. Le moteur garde toutes ses caractéristiques. Par contre, comme il n'est pas ventilé autrement que par son ventilateur monté sur l'arbre, il faudra l'utiliser au voisinage de sa fréquence nominale.
On ne peut vous proposer un projet clefs en mains. On vous a juste donné un aperçu pour pouvoir utiliser vos moteurs triphasés sur un réseau monophasé.
Une telle adaptation a un coût non négligeable. Paramétrer un variateur ne peut se faire que si l'on est très proche du métier.

C'est pourquoi il faudrait voir si votre projet est viable en faisant appel à un bon électromécanicien sur place.
Ce n'est pas simple. Il faudrait pouvoir rapprocher vos équipements de l'habitat. Mais il resterait quand même le problème du triphasé si vous avez un abonnement monophasé.
On vous laisse réfléchir.
Cordialement.

Bonjourcehra68.
La réglementation (norme C15-100) stipule que le circuit spécialisé pour la cuisson ne peut être utilisé pour une autre application, même si technologiquement cela est possible (alimentation d'une cafetière par exemple).
L'idéal serait de vous repiquer sur une prise existante pas trop loin, ou de tirer un nouveau circuit depuis le tableau de répartition.
Peut-être pouvez vous utiliser le conduit qui part de la sortie de câble cuisson vers le tableau de répartition, quitte à enlever le toron et en repasser un neuf.
Vous faites au mieux.
Cordialement.

Bonjour Marc et Martien. Compléments.
La continuité du thermostat peut être affectée par l'état des contacts. On préfère alors tester l'arrivée tension avec une lampe témoin à filament, et la sortie vers la résistance de même. Si la lampe ne s'allume pas (ou la résistance ne chauffe pas), on incrimine le thermostat, et la carbonisation de ses contacts.
Le remplacement du thermostat pour un modèle mécaniquement adapté remédie alors au problème. On va chez le Cedeo du coin (ou autre magasin spécialisé) avec le thermostat suspect comme modèle. Voir aussi les sites de vente de pièces détachées électroménager.
L'absence de groupe de sécurité met le circuit sous pression pendant la chauffe. Apparemment, il n'y a pas eu de dégâts.
Cordialement.

Bonjour Finfin. On suppose qu'il s'agit d'un portail coulissant.
On ne sait pas quelle a été la prestation de la société.
En général, la pose d'un portail coulissant nécessite un peu de maçonnerie, à savoir couler une semelle sur laquelle sera posée le rail (quitte à détruire l'ancienne semelle si elle existait).
Les poteaux supportent les cellules, les différents accessoires de commande et signalisation.
Lors du coulage de la dalle on inclut les différents conduits électriques permettant le raccordement du moteur et de ses accessoires. Le positionnement du moteur est effectué préalablement au coulage.

On ne comprend pas pourquoi la société vous demande d'effectuer de la maçonnerie postérieure à la pose.
Néanmoins, il se pourrait que la semelle existait avant, pour un portail par exemple. Dans ce cas, l'emplacement du moteur n'était pas prévue.
A suivre, avec des précisions.
Attendons d'autres avis.
Cordialement.

Bonjour traqueur24.
Il faut câbler une liaison unique en 16 mm². En électrotechnique, 10 + 6 ne fait pas 16.
Vous pouvez vous servir du 6 mm² comme aiguille.
Pour faciliter le passage, vous pouvez utiliser des conducteurs souples HO7V-K.
Cordialement.

Re.

Citation :
Quelques lavages, signifiait bien 3 cycles complets

C'est embêtant, car cela ressemble à une panne intermittente. Bien que ce ne soit pas facile, il faudrait savoir à quel moment du cycle l'ID déclenche. Si ce n'est pas pendant la chauffe, la résistance correspondante n'est pas en cause, sauf si son défaut d'isolement apparaît en cours de chauffe justement.
Si c'est pendant le séchage, la remarque est identique.
Il y a quand même quelques indices car vous signalez qu'il n'y a pas déclenchement de l'ID quand la résistance de chauffe est déconnectée.
Ce n'est pas aussi simple que ce qu'on pouvait penser. Avec un testeur d'isolement on aurait vite fait de faire le test si le défaut est franc, mais il n'en n'a pas l'air. Mais tout le monde n'a pas cet appareil dans sa boîte à outils.
Attendons la rechange.
Cordialement.

Bonjour Mamigas.
Bonjour CélineCK. Quelques remarques complémentaires.
Il est normal que les internautes qui demandent assistance sur le forum ne connaissent pas la technologie, c'est pourquoi il est souvent demandé des précisions.
Vous n'avez pas opéré avec logique, mais vous avez été guidée.

On ne va pas reprendre les points de détail qui ont été abordés. Néanmoins, le déclenchement d'une protection de l'habitat doit être précisé, type d'appareillage et conditions du déclenchement. On comprend qu'il s'agit d'un interrupteur différentiel 40 A 30 mA présent sur le tableau de répartition, c'est ce que vous suggérez ici :

Citation :
elle a fait quelques lavages puis a fini par disjoncter.

La machine fait déclencher l'ID à froid, donc en mode lavage avec chauffe supposée (ce que vous ne précisez pas). Vous auriez pu faire un test en mode rinçage, sans chauffe.**

Vous écrivez : "quelques lavages" ; plusieurs cycles complets (un lavage = plus d'une heure de différentes fonctions), ou juste quelques tours de tambour ? On comprend ultérieurement qu'il peut s'agir de quelques tours de tambour.

Ce qui interpelle est cette mesure concernant la résistance de séchage :

Citation :
par contre entre une borne et la terre ça dépasse les 200 ohms.

Oui, mais entre 200 ohms et 200 k.ohms il y a une différence. Et cela a une certaine importance.
Vous auriez pu faire le même contrôle sur la résistance de lavage.

Citation :
car la machine fait disjoncter a froid, environ 5 secondes après l’avoir branchée.

C'est bon signe, cela valide l'hypothèse précédente, quelques tours de tambour et l'ID déclenche. On aurait préféré qu'il déclenche immédiatement. La résistance de chauffe semble être en défaut.
On comprend que vous allez la changer. On espère que cela remédiera au problème.
Un multimètre en fonction ohmmètre n'est pas le plus adapté pour mesurer une résistance d'isolement, mais faute de mieux (un testeur d'isolement sous forte tension), on fait avec.

** On ne sait pas si la commande de la résistance de chauffe est unipolaire ou bipolaire. Si elle est unipolaire, la résistance a une extrémité connectée au neutre en permanence. En cas de défaut d'isolement, un fonctionnement sans chauffe peut faire déclencher l'ID. Il faudrait disposer du synoptique du circuit électrique. Un technicien SAV sait cela, pas forcément les contributeurs.

On attend votre retour d'ici quelques semaines.
Cordialement.

Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe de Bricovideo

Citation :
Je pensais que le triphasé était indépendant du monophasé sur le tableau ?

Non. Des récepteurs, fort peu nombreux, sont répartis sur les trois phases.

Citation :
Je ne peux donc pas simplement faire un pont avec un DJ 15A? Quels sont les risques ?

Vous ne faites pas de pont par le bas. Vous alimentez un nouveau DJ en l'alimentant provisoirement en haut entre Ph et N. Une phase peu chargée.
Mais l'urgence est ailleurs, comme il vous a été signalé. Il faut supprimer le triphasé et refaire le tableau.
Quelle est la puissance souscrite actuelle ?

En espérant vous avoir aidé. Pensez à la cagnotte si vous pouvez.
Cordialement.

Bonjour Bricoleur67160.

Vous risquez de mettre le doigt dans un engrenage.
Le triphasé se justifie si des machines tournantes sont à alimenter.
Dans le cas contraire, pour un habitat classique, le monophasé suffit. C'est vers cette solution qu'il faudrait que vous orientiez vos beaux-parents.
Autre manque criant sur le tableau, des protections différentielles 30 mA.

Les arguments sont donc :
1. on peut rajouter un DJ pour une ligne supplémentaire en le connectant sur l'arrivée Ph N principale.
2. mais ce n'est pas prioritaire, vu l'absence de protection différentielle 30 mA.
3. Le triphasé n'est peut-être pas nécessaire. C'est une source d'ennuis si l'équilibrage des intensités n'est pas assuré.
Dans ce cas, chers beaux-parents, les contributeurs du forum Bricovidéo vous recommandent de faire une mise en sécurité du tableau, incluant l'abandon de l'alimentation en triphasé pour du monophasé. Un travail de professionnel expérimenté et outillé.

Mais ne vous lancez pas dans la transformation. Un travail qui va vous demander du temps. Il faut reprendre le tableau à zéro.
Pour le passage du tri en mono, il faut contacter Enedis. C'est la première des choses à faire.
Attendons d'autres avis.
Cordialement.

Bonjour STJEAN. Vous n'aviez pas dit que l'affichage de la puissance était faite par un compteur électronique et on ne pouvait le deviner. Il est alors normal que le DJ de branchement soit réglé au maximum.
La puissance souscrite est trop faible. L'augmentation de puissance ne pourra peut-être se faire si la ligne a le même âge que le DJ Thomson. Voir avec Enedis à qui il faut poser la question.

Pour l'appartement des parents, vu la consommation, il leur faudrait un point de livraison indépendant. Dans le cas contraire il vous seront dépendants, tant au niveau technologique (déclenchement possible) que financier. On ne peut revendre de l'énergie électrique.

Citation :
Qu’est ce qui est gênant dans le fait d’avoir plusieurs tableaux divisionnaires ?

Le fait qu'il n'y a pas possibilité de centraliser les départs et remédier aux incidents localement. Comme déjà dit, un tableau divisionnaire se justifie pour une grange, un atelier, mais pas une partie d'un même habitat. Dans l'ancien il est fréquent de voir des tableaux divisionnaires un peu partout, mais c'est l'ancien.

9 kVA convient pour un logement moyen type, même avec chauffage électrique à condition qu'il y ait un délesteur.
"Plaque induction - Hotte - Four - lave linge - sèche linge - frigo - micro-Onde" = pas loin de 9 kVA, même si les récepteurs ne travaillent jamais en même temps.
Pour l'étage, vous estimez pas loin de 8 kW.

La conclusion est qu'il faut alimenter l'appartement du dessus avec un point de comptage séparé.
On peut comprendre que vous travaillez à l'économie, et malgré votre bonne volonté, vos parents ne seront pas libres de leurs usages de l'énergie électrique. Et l'on aborde à peine le défraiement des kWh consommés, sauf si vous leur en faites cadeau.

Citation :
devrais-je changer les sections de câble en fonctions les longueurs définies dans ce projet ?

Les sections sont définies à partir des intensités maximum dans les lignes et des chutes de tension estimées. Sur les petites ou moyennes longueurs des lignes dans l'habitat, on ne fait pas cette estimation.
L'intervention d'un professionnel nous semblerait nécessaire pour finaliser le projet en toute sécurité.

Attendons d'autres avis.
Cordialement.

Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe de Bricovideo

Précision. Si automatisme il est peut-être alimenté par le 230 V classique.
Le problème ici est la distance importante. Il faudra évaluer la chute de tension.
L'avantage des convertisseurs est que le courant de démarrage des moteurs est contrôlé, ce qui n'est pas le cas lors d'un démarrage direct.
Cordialement.

Bonjour jpc63.

Le circuit plaque de cuisson ayant une section de 6 mm², le disjoncteur de protection surintensité peut avoir un calibre de 32 A maximum.
Si la plaque de cuisson est changée un jour pour un modèle 4 feux, le circuit et sa protection seront prêts.
Rappelons qu'un disjoncteur protège la ligne, pas le récepteur.
Sinon, la plaque deux feux peut être alimentée par un circuit classique en 2,5 mm² protégée par un disjoncteur 20 A maximum.
Cordialement.

Bonjour Devavata. Il est toujours possible de bidouiller pour faire tourner un petit moteur tri sur du mono, en étant conscient que la perte de couple sera significative. La machine entrainée ne devra pas avoir besoin d'un couple de démarrage important, ce qui limite les applications. On a évoqué un petit moteur. Les vôtres ne rentrent pas dans la catégorie, sauf peut-être pour le premier, mais pas pour la machine à bois.
Dans ce cas, pour garder les propriétés des moteurs, il est préférable de les alimenter par un convertisseur de fréquence basique, 230 V mono 230 V tri.
Il n’empêche qu'il faudra tirer du câble, 200 et 300 m. Et câbler les convertisseur en espérant qu'il n'y ait pas d'automatisme. En effet, la tension de sortie des convertisseurs n'est pas sinusoïdale. On branche juste le secteur mono, le convertisseur, le moteur ; et rien d'autre.
Si ces moteurs ont des emplois occasionnels, les alimenter avec un groupe électrogène triphasé pourrait être une solution.
Cordialement.

Re. Vous n'allez pas brancher une plaque de cuisson. Certes, l'idéal serait du 2,5 mm², mais si vous n'avez que du 1,5 mm² vous veillerez à ne pas tirer trop de courant. Cela dépendra des projecteurs utilisés.
Donc, vous faites avec ce que vous avez, du moment que vous voyez clair. Et une demi douzaine, cela ne fait que six.
Cordialement.

Bonjour. Quelques remarques.
Vous envisagez des tableaux secondaires, mais le tableau principal doit alimenter l'habitat principal ?

1)

Citation :
...soit du fait de la praticité (nombre de gaine électrique)

Vous pourriez éviter deux tableaux secondaires dans l'habitat pour l'étage et peut-être pour l'extension si elle est dans l'habitat. Dans ce cas vous faites partir tous les nouveaux circuits depuis votre tableau principal s'il y a de la place (et il faut en trouver, quitte à creuser s'il le faut, bien qu'il se puisse être moins pratique), ou en accolant un boitier additif juste à côté. Il y a juste un gros conduit à passer (soit une goulotte soit un ou deux ICTA de 25 mm).

2) Deux pièces à l'étage avec 7,2 kW correspond à un habitat moyen, compte tenu des récepteurs prévus. Une plaque à induction peut consommer plus de 6 kW. Ne serait-ce pas une location ?

3) Même remarque pour l'extension avec salle d'eau.

4) Si vous envisagez de la location autre que meublée, il faut un contrat de fourniture d'énergie électrique séparé, avec point de livraison comptage protection.

5) Si l'abonnement principal est réglé à 45 A, la puissance souscrite est de l'ordre de 9 kVA et non 6. Avec les puissances que vous avez estimées, de toute façon ça ne passe pas.

6) Les tableaux secondaires se justifient pour des utilisations éloignées de l'habitat. Ici, vous les multipliez beaucoup trop ; il vaut mieux centraliser tout ce qui concerne le même habitat.

7) Il vous a été proposé une base de réflexion. Mais ce projet nécessiterait d'être finalisé et réalisé par un professionnel qui aurait une vue d'ensemble de la configuration et des possibilités pour éviter les tableaux secondaires multiples.

Cordialement.

Bonjour cocobeloeil.
Il faut que vous soyez plus méthodique.
Tout d'abord, et on insiste, les tensions se mesurent entre deux points.
Quand vous écrivez "sur l'un 90/95V et sur l'autre 220V !" On ne va pas plus loin.

Ensuite, il semble que vous n'ayez pas le multimètre qu'il faudrait ; c'est pourquoi on vous conseille d'utiliser aussi la lampe témoin de façon à vous affranchir des tensions induites, sauf quand vous faites une mesure par rapport à la terre (déclenchement probable d'un DDR 30 mA).
Dans le temps, les électriciens utilisaient le MX462 et les tensions induites étaient étouffées. Chaque lecture devait être interprétée ; le numérique n'a pas que du bon.

Citation :
...entre terre et neutre 220v

Il faut absolument que vous contrôliez la continuité de la terre depuis la barrette de terre, quitte à utiliser une couronne de 50 m pour faire la liaison.
Il faut que vous contrôliez tous les circuits, un par un depuis le TGBT. Ce peut être long, mais il ne faut pas rester sur une panne intermittente.

Il faut disposer du dossier de la distribution électrique dans le bâtiment.
Cordialement.

Re re. Il faut essayer sur une prise classique, puis vous verrez s'il faut passer à 32 A.
Les intensités sont celles de soudage.
Cordialement.

Re. C'est un petit poste. Une ligne 2,5 mm² protégée par DJ 20 A suffira.
Mais, il faudrait prendre en compte le courant d'appel s'il y en a un.
Dans ce cas, il faudra dimensionner une ligne comme la cuisson, ligne 6 mm² et DJ 32 A.
Vous voyez, puis faites au mieux.
Cordialement.

Bonjour Golgorit. Pas besoin de faire une installation fixe. Vous trouvez des tourets chez des proches ou dans vos réserves, des spots incandescence ou leds ; une fois l'exposition terminée, vous rendez le matériel.
Vous branchez la grande rallonge sur une prise de courant avec terre de l'habitation. Le matériel doit être protégé de la pluie.
Cordialement.

Bonjour kig182.
Il s'agit tout d'abord de deux interrupteurs différentiels 30 mA.
Le 500 mA est probablement le disjoncteur différentiel de branchement.
Ce qu'aurait pu indiquer le diagnostiqueur est la valeur de la résistance de terre.
On a des doutes sur la qualité de la terre. Il serait bon de savoir si le diagnostiqueur l'a testée.
On suppose qu'il a simulé un défaut d'isolement. Vous pouvez donc contacter le diagnostiqueur de nouveau.
Bien qu'il n'ait pas obligation, le vendeur aurait pu remédier au problème, ou bien accorder une moins value.
Maintenant, si vous avez signé, il faudra faire intervenir un électricien à vos frais.
Cordialement.

Bonjour tristanl.
Compte tenu de vos remarques en réponse 4.
Vous avez peur qu'un défaut d'isolement affectant les spots coupent tout le tableau secondaire.
Pour supprimer cet inconvénient vous pouvez faire ainsi :

- DJ 32 A dans le tableau principal, connecté directement sur le bornier phase neutre de celui ci, sa ligne de sortie 6 mm² alimente le tableau secondaire (comme sur le dessin en réponse 1) ; l'ID présent est laissé pour alimenter d'autres circuits du tableau principal.

- Arrivée de cette ligne sur un interrupteur sectionneur en tête du tableau secondaire, afin de couper tout le tableau en cas de besoin.

- La sortie de l'interrupteur sectionneur alimente l'ID 30 mA sur le dessin, qui alimente les autres DJ sauf celui des spots.

- La même sortie de l'interrupteur sectionneur alimente un autre ID avec DJ des spots (on peut remplacer l'ensemble ID + DJ des spots par un petit DJ différentiel 30 mA - voir le coût).

Ainsi, le dysfonctionnement que vous envisagez ne se produira pas.

Citation :
Je ne suis pas sûr de comprendre le schéma proposé pour que mes spots soient parfaitement indépendants

Normal, ce n'était pas la fonction que vous demandiez explicitement.

Nota : si les spots sont de qualité avec des raccordements effectués avec grand soin, il n'y aura ni risque de surintensité ni risque de défaut d'isolement. Donc il n'y aura jamais de déclenchement d'un appareillage de protection quelconque.

On vous laisse faire le schéma. D'autant plus que vous dominez le logiciel de dessin.
Cordialement.

Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe de Bricovideo

Bonjour Jo33.
Voir cette question apparentée Bricovideo schéma électrique du permutateur où l'on voit le permutateur au milieu.
Voir si un montage avec un télérupteur ne serait pas préférable.
Il faudrait connaître la puissance absorbée par le poste à souder ; pour cela, chercher ses caractéristiques.
Cordialement.

Re. Le moteur polaris a subi une forte intensité du fait que l'arbre moteur s'est bloqué. Cette surintensité n'a pas été détectée immédiatement. Un organe de coupure a fini par déclencher, mais un peu tard semble-t-il. Ce moteur triphasé n'était pas protégé par un DJ moteur triphasé qui aurait coupé immédiatement.
1) Elle n'est pas spontanée, il y a une cause que seul un examen simple sur place permettrait d'expliquer. Il n'y a pas de hasard en électrotechnique;
2) Si le moteur s'est bloqué il s'agit d'une panne mécanique. Pour faire fondre de l'acier, il faut des conditions très particulières.
3) La mesure de tension sur des circuits ouverts n'est pas significative, surtout avec un voltmètre numérique de grande impédance d'entrée. Ce phénomène normal (tensions induites) est régulièrement relaté sur le forum. Il suffit de brancher n'importe quelle lampe à filament en parallèle avec les pointes de touche pour constater une tension nulle.

Conclusion : la protection d'un moteur triphasé nécessite la mise en œuvre d'un disjoncteur moteur, qui contrôle l'intensité nominale et l'équilibrage des intensités.
La discontinuité d'une phase est facile à mettre en évidence, avec un multimètre ou une lampe témoin à filament.

Cordialement.

Re.

Citation :
j'ai eu des frais avec le ravalement de façade de l'immeuble

Et alors, il est normal qu'elle entretienne son patrimoine. Un loyer n'est pas un profit à 100 %.
La sécurité n'est pas assurée.
Point.
On ne sait dans quelles conditions un loyer peut être augmenté. Voyez l'ADIL de votre département : Agence nationale pour l'information sur le logement
Il ne faut pas laisser le problème en l'état. Il est vrai que c'est facile devant l'écran. D'où l'idée de l'Adil qui peut vous conseiller.
Un médiateur peut également être saisi. Il pourrait être persuasif vis à vis de la propriétaire : Service public.fr médiateur civil
Cordialement.

Bonjour Mak.
Le bandeau leds est-il prévu pour fonctionner en extérieur ? Êtes-vous certain que l'éclairage produit apportera un plus par rapport à l'existant ? Sachant que la durée de vie du bandeau et de son convertisseur sera forcément limitée, ne serait-il pas préférable de laisser l'applique actuelle ? Il s'agit de produire de l'éclairage pour une certaine zone, pas du décor.

On comprend que l'applique actuelle est commandée par un télérupteur.
1. On suppose qu'il n'y a pas d'inconvénient. Mais on ne sait pas à quoi ressemble la goulotte leds.
2. Il faut trouver le convertisseur qui convient (caractéristiques ? Générateur de tension ? Générateur de courant ?). Si le bandeau est du matériel de GSB, il faut utiliser le convertisseur fourni. Bref, si vous choisissez du haut de gamme, tout est possible (Thorn Lightling, Indigo Lightning, Aric).
3. Pour le moment non, à part la qualité du ruban et sa résistance aux intempéries. Si le matériel est de bas de gamme, vous risquez d'être déçu. Il faut une sécurité électrique à 100 %.
Conclusion : voir si l'idée est bonne.
Cordialement.

Bonjour Philphil. Si les trois phases sont présentes en sortie du DJ de branchement et pas à l'entrée du tableau piscine, ou dans le tableau piscine, il faut chercher où est la coupure.
On comprend que vous mesurez la tension entre n'importe quelle phase et le neutre. On fait bien la différence entre tension et courant (ou intensité).
Devant l'écran on ne peut avoir d'idée concernant l'origine de la panne. Devant le tableau, le dépannage ne devrait pas être bien compliqué.
Sur le net : "Votre recherche « coffret djinn » ne donne aucun résultat".
Cordialement.

Bonjour tristant. Voir document.
De nombreux exemples de tableaux sont présents sur le forum.
Vous faites une confusion entre protection surintensité et protection différentielle. Un ID ne déclenche jamais en cas de surintensité.

Cordialement.

Pour agrandir l'image, cliquez dessus.

Bonjour Noerton13. C'est vous qui voyez, cuivre si vous êtes habitué et outillé, ou multicouche.
Pour l’esthétique une belle canalisation en cuivre a de l'allure. Avec les raccords olive pas besoin de soudure.
Cordialement.

Re. Essayez déjà de faire fonctionner la machine sans le composant. Les raccordements semblent assez rustiques, par exemple, on voit des brins de cuivre hors d'une cosse jaune. Compte tenu du fait qu'il doit y avoir une forte intensité, le contact n'est peut-être pas bien bon.
Après vision pointue des photos, le condensateur a été repéré. Essayez de le brancher en // sur l'alimentation. Il ne doit pas servir à grand chose.
Le treuil est dans un environnement marin ou à terre ?
Cordialement.

Bonjour Jeannot30.
Il s'agit peut-être d'un condensateur antiparasite branché entre les bornes + et - (à vérifier).
On ne sait pas ce que sont les carrés avec un point.
La plaque rectangulaire représente quoi ? Y a t-il de l'électronique en dessous ?
Ce système est dans un véhicule ?
Le cylindre sur le câble est une ferrite, une sorte d'antiparasite également.
Avec un peu plus de renseignements sur le treuil et sa commande, on serait moins dans le brouillard.
Cordialement.

Bonjour Abden.

Citation :
Je sais qu'il y a un paramétrage à faire

Effectivement, et les professionnels du chauffage ont été formés pour cela et possèdent l'expérience nécessaire.
L’écart constaté ne semble pas vital, le mesurage des températures étant affecté d'une certaine incertitude liée aux capteurs, à leur étalonnage et ainsi qu'à l'électronique de conversion.

Citation :
Les deux thermomètres indiquent la même température.

Si ce sont des thermomètres ménagers à alcool, leur classe de précision est assez médiocre.
On sait depuis les débuts des techniques de mesurage début XIX ème que l'étalonnage par comparaison trouve rapidement ses limites.
Il serait sage de faire intervenir le chauffagiste qui assure l'entretien de votre installation. Mais ce pourrait être une dépense inutile.
Attendons d'autres avis.
Cordialement.

Nota : voir les sujets apparentés ci-dessous, dont le 21116

Bonjour wakatepe.
Le contact fin de course à ouverture se place en série dans le circuit de commande de chaque contacteur.
Le circuit de commande doit assurer le verrouillage électrique du système, de façon que chaque contacteur ne puisse fonctionner en même temps que l'autre. Les contacteurs qui forment un inverseur doivent également être verrouillés mécaniquement.
On n'improvise pas le câblage. On se réfère à un schéma de la commande et de la puissance. On suppose que le boitier de commande comprend 3 BP : montée, descente, arrêt.
Mots clés pour la recherche du schéma sur le net : moteur asynchrone deux sens marche
Par exemple, ici : Rappels théoriques
Il y a juste à rajouter les deux contacts fin de course.
Cordialement.

Bonjour Ornicar. La solution vous appartient. Que ce soit le flexible ou la rallonge, les deux conviennent.
L'essentiel est d'éviter les fuites.
Cordialement.

Bonjour Pozzy.
Juste un avis en passant.
Si ce n'est que l'évent de mise à l'air de la canalisation d'évacuation en toiture, il faut enlever le tube actuel complètement, et le remplacer par un tube PVC.
Comme ce tube ne véhicule que de l'air et sans débit, on peut choisir un diamètre plus petit que l'actuel. Il faudra juste adapter la liaison en toiture de façon qu'il n'y ait aucune rentrée d'eau à l'extérieur du tube.
Un diamètre de 50 mm convient sans problème.
Vous pouvez faire le raccord au niveau de la sortie du WC, en effectuant une liaison démontable avec un manchon à lèvres vertical Nicoll (voir le site où l'on trouve bien des accessoires de raccordement du WC et plus). On pense aussi à monter un tampon de visite qui, s'il n'est pas utile en général, peut servir "au cas où".
Il faudra ventiler fortement l'espace pendant l'opération d'enlèvement de la canalisation actuelle, en évitant de scier, en privilégiant le désemboîtement.
Cordialement.

Bonjour Buck66.
Le contacteur à clef est juste une commande filaire de la carte, ouverture fermeture.
La fonction n'est active que si la carte est en état.
La seule possibilité pour ouvrir le portail est de déverrouiller le système de façon mécanique.
En gros, on débraye les moteurs.
Cordialement.

Bonjour Pouchke. Vous ne vous êtes pas trompé, mais le forum est animé par des bénévoles qui doivent disposer de temps et d'expérience.
Votre question présente deux aspects, technique et financier. Cela signifie qu'il faudrait qu'un contributeur soit compétent dans ces deux domaines, donc professionnel en activité. Et la plupart sont débordés comme vous le constatez.

L'aspect technique nécessite une vue de l'installation.
Pour ce qui concerne l'enlèvement du radiateur, il faudra probablement vidanger le circuit, totalement ou partiellement. N'importe quel chauffagiste sait faire cela, et remplir le circuit ultérieurement suivi de la purge générale est une opération très simple.

Boucher les tubes ou les relier dépend du type d'installation, monotube ou bitube. Devant l'écran on ne peut le savoir. Vous trouverez aisément les principes sur le net avec les mots clé chauffage bitube et chauffage monotube.

Le chiffrage est essentiellement main d’œuvre et déplacement, les fournitures étant minimes. Devant l'écran il est impossible d'estimer le temps, et suivant que le professionnel intervient seul ou à deux, il peut y avoir des différences. Un devis ne se fait pas sans visuel des travaux à effectuer. Une estimation forfaitaire est inenvisageable quel que soit le travail à effectuer dans n'importe quel domaine. Comme vous vous installez, il vous faudra être prudent dans vos relations avec les entreprises. En général, il n'y a pas de difficultés si vous choisissez des professionnels reconnus. Le bouche à oreilles est un bon critère de sélection.

Pour ce qui concerne le radiateur sèche serviettes, le choix est assez simple avec les grandes marques habituelles, Acova, Atlantic, Thermor et autres bien connues. Question de budget en fonction de la puissance.
Par expérience, s'il s'agit de chauffer la pièce relativement petite, 1 kW maximum suffit.
Dans le neuf il est exigé un circuit électrique complètement dédié. En rénovation, on fait comme on peut en dérivant une prise de courant afin de poser une sortie de câble. On s'assure du calibre de la protection surintensité. Pas besoin de relier le radiateur à la terre, l'appareil étant à double isolation.
Reste la programmation éventuelle dont chaque sèche serviette est équipé, à savoir une fonction de chauffe répétitive programmée à heure fixe chaque matin et pour une durée déterminée. le reste du temps l'appareil est au ralenti.

Bien que vous n'ayez pas eu tous les détails attendus, avec ce qui est écrit vous pouvez déjà vous faire une idée.

Si le chauffagiste n'est pas assez réactif, vous pouvez insister. Le fait qu'il intervienne en période de chauffe n'est pas un problème, couper le chauffage une matinée n'impliquera pas d'inconfort particulier.
Si vous avez un besoin impérieux de chauffage pour la toilette d'un bébé par exemple, on peut toujours trouver un moyen.

Et on répète que vous ne vous êtes pas trompé.
En espérant vous avoir renseigné au mieux.
Cordialement.

Bonjour sacrezozo.

Citation :
Je n'ai pour le moment pas envie de la déposer chez un pro car les délais sont fous

Et pourtant, c'est ce que vous auriez de mieux à faire.
Voir ici https://www.echo-france.fr/fr_fr/produits/tronconneuses/tronconneuses-a-poignee-arriere/cs-352es_37/
Il y a une rubrique services et contact.
Cordialement.

Bonjour Belleville. Ce n'est pas un carillon, mais un ronfleur. 85 dB cela se remarque, et surtout, s'entend.
Vous auriez peut-être intérêt à monter un carillon électronique à la place. Si vous êtes en immeuble, il ne faut pas exagérer le niveau sonore.
Peut-être pouvez vous aussi remplacer ce ronfleur par un autre, toujours à alimenter en 230 V. Par exemple le ronfleur 0 041 13 Legrand annoncé à 73 dB. C'est un niveau sonore plus que suffisant. Le Hager semble fatigué si vous ne l'entendez pas.
Cordialement.

Bonjour futura75.

Citation :
ma propriétaire ne veut pas faire de travaux sur l'installation

La Loi ne lui demande pas de vouloir ou non. Elle est en devoir, donc obligée, de mettre à disposition un "logement décent" au sens juridique du terme (voyez le net qui est précis sur le sens exact du qualificatif) et cela implique que la sécurité du locataire soit assurée.

Ici, ce n'est pas le cas car il y a non seulement risque électrique, mais risque d'incendie dont elle est entièrement responsable.

Citation :
ayant déjà un loyer important

On comprend, le beurre et l'argent du beurre... votre propriétaire semble quelque peu méprisable.

Un lettre recommandée avec AR lui rappelant ses obligations devrait lui faire prendre conscience de ses responsabilités. Éventuellement, demandez conseil à votre assurance habitation, qui pourrait lui rappeler qu'elle se retournerait contre elle en cas d'incendie.

Sinon, il vous sera simple de remédier au problème. Vous allez en grande surface de bricolage (ou sur une brocante) pour chercher un porte-fusible 16 ampères (ou un DJ modulaire 16 A) que vous monterez en fils volants à la place de la porcelaine correspondant au circuit prise. Il faudra décaper le cuivre bien oxydé, et éventuellement le rallonger. Et tant pis pour l'esthétique.

Dans l'immédiat, il semble mieux de faire trembler la propriétaire pour ce qui concerne sa mauvaise volonté.
Le tableau entier est à refaire. Ce ne serait pas une ruine.

Nota : au vu de la photo, on a l'impression que le fil rouge carbonisé a une section inférieure à celle des fils bleus. Si c'est cela, diminuez le calibre de la protection à 12 ampères environ.

Attendons d'autres avis.
Cordialement.

Bonjour pouchke. Vous comprenez bien qu'on ne peut se substituer au chauffagiste.
Les contributeurs des forums font de la technologie, mais pas de commerce.
Si c'est votre chauffagiste, celui qui intervient régulièrement chez vous, il faut lui faire confiance.
Si c'est un chauffagiste lambda, faites faire un devis par un autre.
Vous faites au mieux.
Cordialement.

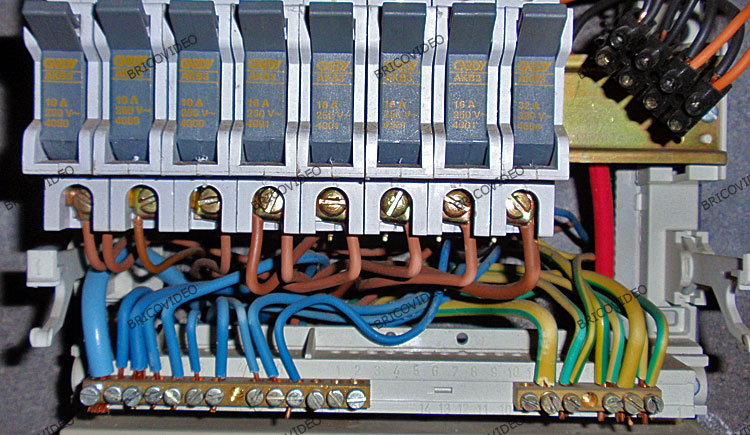

Re. L'ID est bon. Il y a peut-être un défaut de terre, mais on peut douter.
Comment avez vous mesuré la valeur de la résistance de terre ?
Important : on ne fait jamais de court-circuit pour tester un circuit.
Il faudrait voir comment vous avez raccordé les neutres par rapport à l'ID. Voir schéma ci-dessous.
Dans la foulée, vous pouvez remplacer tous les fusibles par des disjoncteurs modulaires Ph + N (DPN) dont vous n'utiliserez que la borne phase.
Cordialement.

Pour agrandir l'image, cliquez dessus.

Bonjour pouchke. Seul un professionnel sur place pourra vous répondre en fonction de la configuration de l'installation.
Il faut un sèche-serviette de 600 W à 800 W environ, pas tellement plus si la pièce est bien isolée, mais ventilée.
Attendons d'autres avis.
Cordialement.

Bonjour belleville. On ne connait pas votre matériel. On ne peut vous aider dans ces conditions. Le volume est-il seulement réglable s'il s'agit d'un carillon électronique ?
Le disjoncteur n'a rien à voir avec le fonctionnement du carillon ; il l'alimente et c'est tout.
Cordialement.

Bonjour Romano66.

Citation :
est-ce normal ?

Non. Il faut éclaircir le problème.
On suppose que l'appui sur le bouton test de l'ID déclenche celui-ci. A vérifier.
Cordialement.

Re. Il faut donc effectuer les mesures précitées.

Citation :
elle a toujours fonctionné

Jusqu'au jour où il y a une panne ; c'est maintenant.
Cordialement.
